AHLT(ステンレス製タンク付撹拌機)

多くのユーザー様から「撹拌機用のタンクは販売してないの?」と言う声から
ステンレス製タンク付撹拌機の販売を開始しました!!
撹拌機の「混ぜる」事に対して最適な撹拌機用のタンクになっており、撹拌能力の向上・
撹拌機とタンクのセット販売によるユーザー様の仕入の合理化
をコンセプトとしています。
タンクはステンレス製の為、食品・薬品工場の衛生面対策にもなります。(錆び対策にもなります。)
タンクのバリエーションは100L・200L・300L・500L・1000L の計5種類となっております。
100Lタンクでは,竪型5K50A本体の対応となります。
200L〜1000Lタンクでは,竪型10K100A本体の対応となります。
(100L〜1000Lタンク単品の購入も可能です。)


【タンク特徴】
・タンク表面    : 標準で全面バフ研磨仕上しています。
・撹拌機フランジ : 標準偏心取付により撹拌効率がUP。
             (撹拌機取付ボルト+シートパッキン(EPDM)付)
・投入口       : 投入口が2箇所あり、液流入やポンプ配管が自由に取付できます。
・邪魔板取付座  : 邪魔板(バッフル)を取付ける事により乱流になり撹拌効率がUP
              邪魔板の角度調整ができ(30°間隔)、取外しも可能です。
・蓋          : 余裕をもった開口が得られます。異物混入を防ぐオーバーハング構造。
・キャスター     : 運搬用の自在/ストッパー無しのメッキ製です。オプションで変更可能です。
・タンク脚部    : アジャスターボルトにて地面に固定。
・タンク底(液抜き部) : 下記タンク寸法図Hは外ネジのネジ切りが施してあります。

【撹拌機詳細】
・AHLT-100 : 撹拌機型式「HJPS-8990BL1-6」  HJPの詳細はこちら
・AHLT-200 : 撹拌機型式「HPS-5002BL1」  HPSの詳細はこちら
・AHLT-300 : 撹拌機型式「HPS-5002BL1」  HPSの詳細はこちら
・AHLT-500 : 撹拌機型式「HPS-5002BL1」  HPSの詳細はこちら
・AHLT-1000 : 撹拌機型式「HPS-5003L1」  HPSの詳細はこちら
※上記は水相当の場合の標準仕様です。(高粘度など液質が異なる場合はご相談下さい。)
※モータ部のみステンレス塗装としています。

【撹拌機変更可能】
・粘度,液比重によって撹拌機選定致します。
(例)AHLT-200に「HSLS-7602L1-29」を乗せる事も可能です。
※モータ部はステンレス塗装としています
※撹拌機変更の対応は竪型100Aの機種とのみ変更が可能です。

お問合せはこちら→

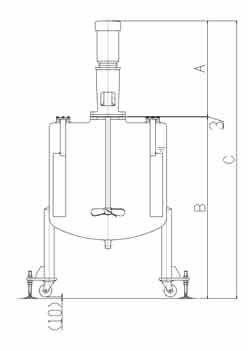

【タンク付撹拌機標準仕様寸法表】



HLT-500
セット型式
タンク型式
容量
寸法(mm)
質量
(L)
A
B
C
(kg)
AHLT-100
HLT-100
100
279
974
1256
73
AHLT-200
HLT-200
200
504
1055
1562
118
AHLT-300
HLT-300
300
504
1180
1687
148
AHLT-500
HLT-500
500
504
1320
1827
194
AHLT-1000
HLT-1000
1000
547
1570
2120
342


【タンク標準仕様寸法表】



型式
容量
タンク寸法(mm)
質量
(L)
φA
B
C
D
E
F
G
H
I
(kg)
HLT-100
100
550
3
455
320
654
974
290
1.5S
646
65
HLT-200
200
700
3
566
320
735
1055
290
1.5S
796
85
HLT-300
300
800
3
650
330
850
1180
300
2S
916
115
HLT-500
500
950
3
770
330
990
1320
300
2S
1081
160
HLT-1000
1000
1200
4
965
330
1240
1570
299
2S
1348
305

より詳細な情報をご覧頂きたい方はHLTカタログ(PDF)をご参照下さい。


希望小売価格と図面ダウンロード

型式 希望小売価格 PDFファイル CADファイル
AHLT-100
お問合せ下さい
お問合せ下さい
お問合せ下さい
AHLT-200
AHLT-300
AHLT-500
AHLT-1000



型式 希望小売価格 PDFファイル CADファイル
HLT-100
お問合せ下さい
お問合せ下さい
お問合せ下さい
HLT-200
HLT-300
HLT-500
HLT-1000

※希望小売価格に送料は含まれていません。
※より詳細な情報をご覧頂きたい方はメールにてお問合せ下さい。
